概要

この例の目的は、現在印刷されたレコードの情報を保存できるように、データベースレコードの挿入アクションを含むメッセージキュー統合を作成することです。

Microsoft Message Queuing（MSMQ）はXMLキューメッセージ形式を使用でき、BarTenderはBarTender 2019以降でこの形式をネイティブにサポートしており、印刷ジョブに関する有用な情報を取得できます。

他の種類の統合とは異なり、この統合はMSMQから渡されたXMLデータを受け取り、それをラベルファイルに渡せる変数に分解します。

対象バージョン

BarTender 2019以降。

情報

シナリオ

ある企業が、XMLデータを使ってメッセージキューサービス経由で印刷ジョブを送信する必要があります。印刷ジョブは、Microsoft Message Queueを通じてXMLデータが送信され、BarTender Integration Serviceによって読み取られると実行されます。その後、印刷ジョブのレコードをMicrosoft SQLデータベースに挿入する必要があります。

実装方法

以下の手順では、上記のシナリオに対する統合のセットアップ、展開、検証方法について説明します。

ラベルの設定

統合はXMLの構造を認識できるため、XMLレコードをドキュメント内の名前付きデータソースに直接マッピングできます。このタイプのラベルはデータベースを使用せず、すべてのデータを名前付きデータソースで処理します。ここでは、このラベルの基本的な設定方法を説明します。詳細については、ヘルプファイルの名前付きデータソースをご覧ください。

1. 1. 新しいラベルを作成します。
   2. ラベルのデザインエリアにテキストオブジェクトを作成します。
   3. ラベルを右クリックし、プロパティを選択します。
   4. リストからデータソースを選択します。「サンプルテキスト」と表示されます。
   5. 名前フィールドの横にあるボックスをクリックします。

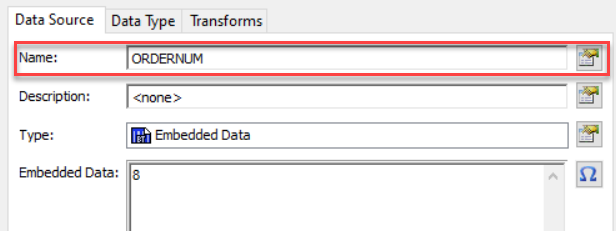

   6. ダイアログで一意の名前を入力し、OKをクリックします。この例ではORDERNUMを使用します。

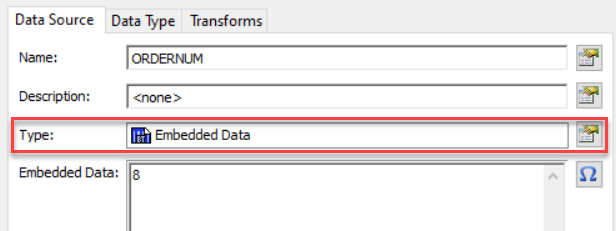

   7. タイプが「埋め込みデータ」になっていることを確認します。

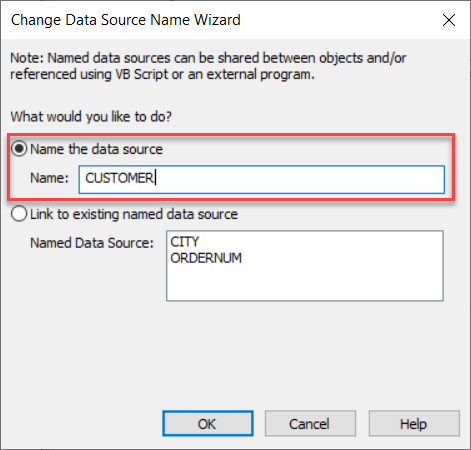

   8. さらにテキストオブジェクトを作成する場合、名前付きデータソースのダイアログが異なって表示されます。名前フィールドの横のボックスをクリックし、最初のオプションを選択して新しい名前を作成します。例えばCUSTOMERを使用します。
   9. この例では、追加で名前付きデータソースを作成し、名前にCITYを使用します。
   10. 必要な数だけ名前付きデータソースを作成したら、ラベルを保存します。

XMLトリガーデータの作成

統合のために、MSMQで送信するXML形式のトリガーが必要です。XMLのフィールド名は名前付きデータソース名と一致している必要はありません。ここでフィールドを名前付きデータソースにマッピングします。これらのXMLフィールド名は自動的に統合内の変数になります。フィールド名にスペースを含めないようにしてください。

例：

<?xmlversion="1.0">
<ItemInfo>
     <Item>
          <ORDERNUM>8</ORDERNUM>
          <CUSTOMER>Bob Builder</CUSTOMER>
          <CITY>Canada</CITY>
     </Item>
</ItemInfo>

統合の作成

1. Integration Builderを開き、新しい統合の作成を選択します。
2. 新しい統合ダイアログで、メッセージキュー統合を選択し、OKをクリックします。
3. まず、統合タブでユーザー認証情報を指定します。指定したユーザーには、使用するメッセージキューへの十分なアクセス権が必要です。詳細は、トラブルシューティングガイド：統合の記事をご覧ください。

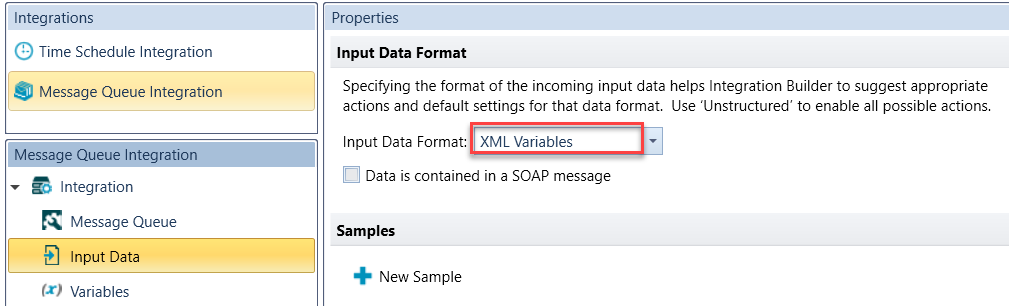

4. 左側のメニューで入力データを選択し、入力データ形式をXML変数に変更します。

5. 次に、データベースレコードごとにアクションを設定します。

   • データが受信された後、統合はこれらのレコードをどのように処理するかを知る必要があります。

6. 左側のメニューで、アクションの横にある+ボタンをクリックします。
7. ダイアログでデータベースカテゴリをクリックし、データベースレコードごとにを選択してOKをクリックします。

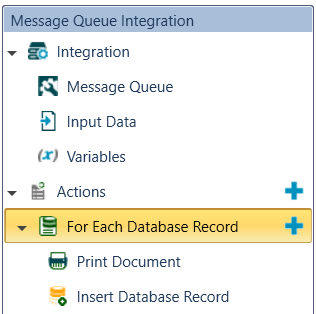

8. アクションリストのドキュメントの印刷アクションをクリックし、データベースレコードごとにアクションの下にドラッグしてインデントさせます。これにより、ドキュメントの印刷アクションがこのアクションの子になります。
   • 「データベースレコードごとに」アクションの子として「ドキュメントの印刷」アクションをネストすることで、XMLデータが印刷時に正しく処理されます。

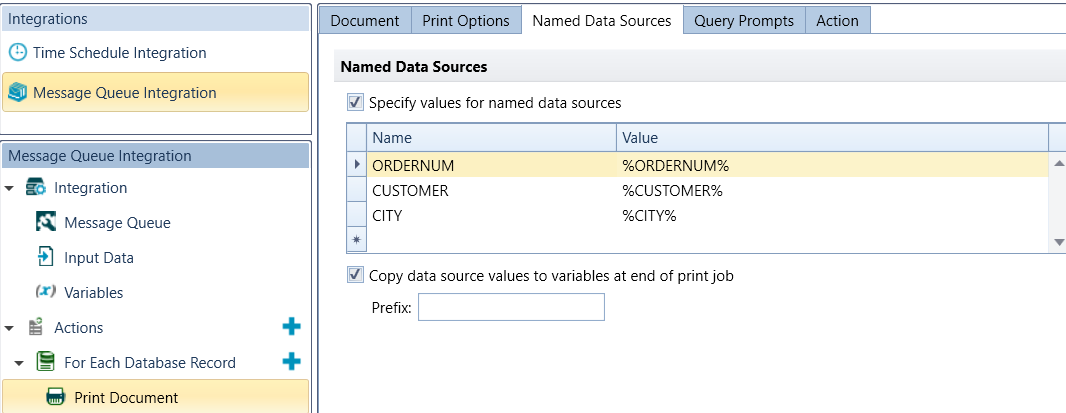

9. ドキュメントの印刷アクションを選択し、右側の名前付きデータソースタブをクリックします。
10. 名前付きデータソースの値を指定するにチェックを入れ、各名前付きデータソースの名前と値を入力します。

SQLデータベースの設定

1. 再度、アクションの横にある+ボタンをクリックします。
2. データベースカテゴリをクリックし、データベースレコードの挿入を選択してOKをクリックします。
   • 「データベースレコードの挿入」アクションも「データベースレコードごとに」アクションの子アクションとしてネストされ、「ドキュメントの印刷」アクションの後に実行されるため、印刷ジョブの変数がデータベースに更新されます。
   注意：「データベースレコードの挿入」アクションはリレーショナルデータベースタイプのみサポートしています。このアクションでは、データベースセットアップウィザードにテキスト、Access、Excelなどの非リレーショナルデータベースタイプや、それらを参照する名前付きデータベース接続は表示されません。

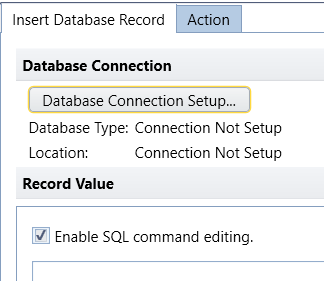

3. 「データベースレコードの挿入」アクションを追加したら、挿入タブのデータベース接続の設定をクリックします。

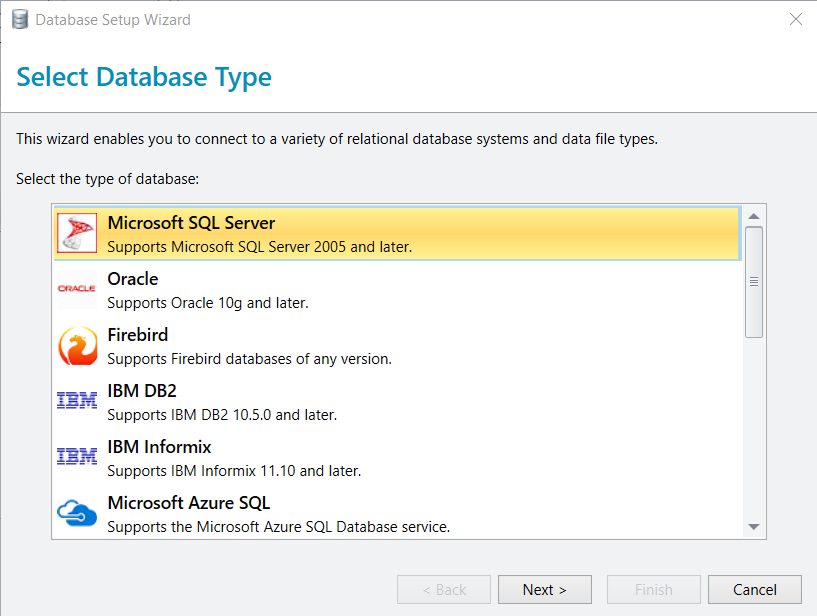

4. この例ではローカルのMicrosoft SQL Serverインスタンスを使用するため、Microsoft SQL Serverを選択し、次へをクリックします。

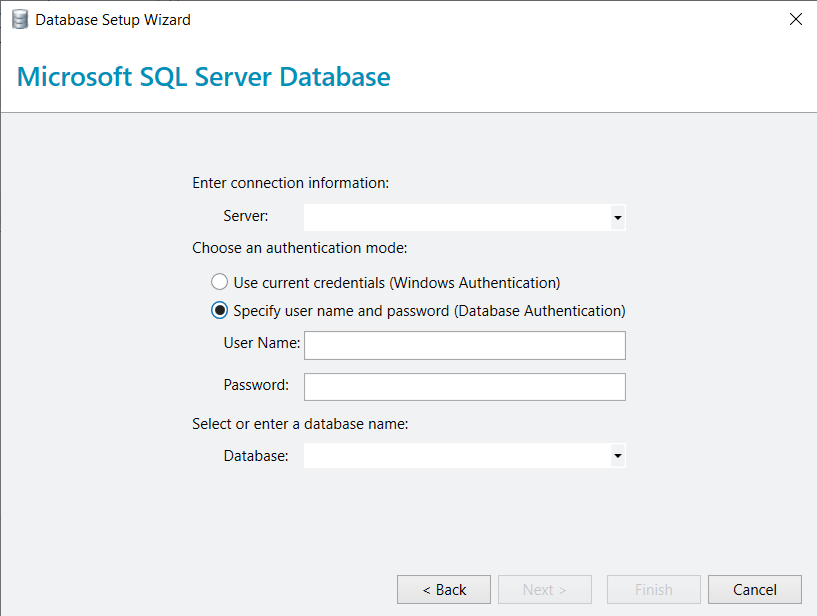

5. 次のページで、サーバーの接続情報、認証モード、使用するデータベースを入力します。
   • データベースセットアップウィザードの使い方については、データベースセットアップダイアログをご覧ください。

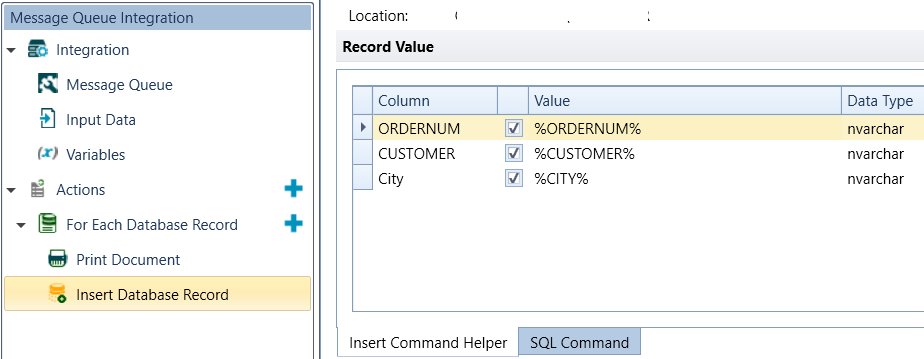

6. データベース接続が設定できたら、印刷ジョブで保存された変数がデータベースのレコード値として使用されるように、使用したい各カラムを選択し、値として変数を入力します。
7. ツールバー上部の統合のテストボタンをクリックします。
8. 右上の緑色の開始ボタンをクリックします。
9. 指定したメッセージキューでXMLデータが受信されると、統合がトリガーされ、ラベルが印刷され、データがデータベースに挿入されます。
