RFIDプリンターおよびBarTenderドキュメントでTIDを読み取り記録するための設定方法

Samantha Petro

BarTender Content Team

  • 更新

概要

TIDはRFIDタグに付与される一意のシリアル番号です。この情報は、特別なフィールドインジケーターを使用することで、ログファイルに記録したり、ラベル自体に印刷したりできるようになりました。印刷時にドライバーによってこのインジケーターが置き換えられます。

この機能とオプションは、特定のプリンターおよびSeagullドライバーのみが対応しています。

対象

Seagull製ドライバー バージョン2022.2以降

Zebra、SATO、IDP、Printronix AutoIDのRFIDリードコマンドに対応したプリンターモデル

Seagullドライバー以外を使用する場合の必要ドライバーバージョン

Zebra - ZPLドライバー バージョン2022.2以降

SATO - SATドライバー バージョン2022.3以降

Printronix - PGLドライバー バージョン2023.3以降

Honeywell（IDP） - IDPドライバー バージョン2024.1以降

情報

使用予定のメディアとRFIDタグでプリンターのキャリブレーションを行ってください。プリンターモデルによって方法が異なるため、どの手順を最初に行うべきかはプリンターのマニュアルを参照してください。キャリブレーションを行わないと、タグがVOIDとして印刷される可能性があります。

BarTenderでTIDを利用できるようにする

TrueTypeやOpenTypeフォントを使用している場合、TIDは正しくログに記録されません。プリンターフォントに切り替えることで、TIDが期待通りに記録されます。

RFID設定を構成して、BarTenderでTIDを利用できるようにします。これは、ドライバー内でプリンターコマンドフィールドを設定する作業です。これらの設定を行うにはドライバーへのアクセスが必要です。設定内容はプリンターやドライバーごとに異なるため、TIDを利用したい各ドライバー設定ごとに追加する必要があります。

  1. コントロールパネルでデバイスとプリンターを選択します。
  2. ドライバーを右クリックし、プリンターのプロパティを開きます。
    • BarTender Designer内でも、ファイル > 印刷を選択し、プリンターのプロパティ...ボタンをクリックしてこのメニューにアクセスできます。
  3. ツールタブをクリックします。
  4. 構成ドロップダウンメニューをクリックします。
  5. プリンターコマンドフィールドの設定...をクリックします。


  1. プリンターコマンドフィールドのドロップダウンメニューをクリックします。
  2. 新しいRFIDデータフィールドを選択します。


ダイアログで以下の項目を入力します：

  • フィールドID：BarTenderでプリンターフィールドを識別するために使用します。
  • エンコーダータイプ：ご利用のチップに合ったタイプを選択します。
  • ロケーション：現時点ではTIDのみ対応しています。
  • 開始ブロック：データエンコードを開始するブロックを設定します。
  • 読み取るバイト数：読み取るバイト数を設定します。
  • データ形式：16進数とテキストの両方に対応しています。BarTender 2022 R8以降ではEPC+（TDS 2.0）スキームも利用可能です。
RFIDタグやメモリサイズはさまざまなので、正しいデータや値を取得するために、開始ブロックや読み取るバイト数を正確に設定することが重要です。

すべての項目を入力したら、OKをクリックしてダイアログを閉じます。これで、プリンターコマンドフィールドのダイアログにRFID用のフィールドが表示されるようになります。


このダイアログを閉じる前に、フィールドインジケーターをメモしておいてください。

BarTenderでは、そのフィールドインジケーターを使ってTIDをラベル上に配置します。印刷時にドライバーがこのフィールドインジケーターを検出し、実際のTIDに自動で置き換えますので、特別な操作は不要です。

  1. BarTender Designerを開き、設定したプリンターを使って新しいラベルを作成します。
  2. テキストオブジェクトなど、ラベル上にオブジェクトを追加します。
  3. データソースの種類は埋め込みデータのままにします。
  4. プリンターコマンドフィールドのダイアログに表示されたフィールドインジケーターを、スペースや大文字・小文字も含めて正確にテキストフィールドに入力します。




TIDを記録するためのログ設定

ログを有効にすると、TIDがテキストドキュメントに記録されます。これにより、このプリンターとドライバーで印刷したTIDを管理できます。ログはプリンターおよびドライバーごとに個別に設定が必要です。

  1. デバイスとプリンター（またはBarTender Designerの印刷ダイアログ）でドライバーを右クリックし、プリンターのプロパティを開きます。
  2. ツールタブをクリックします。
  3. ログオプションボタンをクリックしてログダイアログを開きます。
  4. ログのドロップダウンメニューから新しいログを選択し、ジョブログウィザードを開きます。次へをクリックして開始します。
  5. 頻度オプションですべてのページを記録を選択します。これを選ばないと、下記のRFIDTIDDataが利用できません。
  6. ログに名前を付けて、次へをクリックします。

  1. ログの形式を選択し、次へをクリックします。デフォルトはCSVです。
  2. 保存先ディレクトリやログの整理方法を指定します。
  3. 完了をクリックしてウィザードを閉じ、ログパラメータダイアログを開きます。
  4. フィールドタブをクリックします。

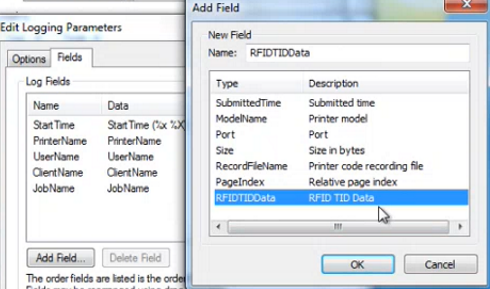

  5. フィールドの追加をクリックします。


  1. RFIDTIDDataフィールドを探して選択します。対応プリンターのみ選択可能です。
  2. OKをクリックしてフィールドをログに追加します。
  3. OKをクリックしてすべてのダイアログを閉じます。

印刷時、ログファイルにRFIDTIDDataとしてフィールドが記録されます。

追加リソース

上記のダイアログで操作に迷ったり、さらに情報が必要な場合は、ダイアログ右下のヘルプボタンをクリックすると、該当するヘルプドキュメントが表示されます。
