Symptom

Beim Drucken auf ein RFID-Tag wird das RFID tatsächlich ungültig gemacht, weil BarTender versucht, in einen Benutzerbereich zu schreiben, den der Chip selbst nicht besitzt. Ein Beispiel hierfür ist ein Monza R6 EPC2 Chip.

Lösung/Antwort

Hintergrundinformationen

EPC Gen 2 Chips schreiben in der Regel in bestimmte Speicherbereiche. Das sind Blöcke aus Hexadezimalzeichen, die im RFID-Chip selbst festgelegt sind und bestimmte Arten von Informationen speichern.

• Der EPC-Speicher enthält die tatsächlich codierten Daten. In der Regel sind das 96 oder 128 Bit. Man kann sich das wie das Nummernschild eines Autos vorstellen. Hier sind die Identifizierungsdaten des RFID-Chips gespeichert.
• Der Benutzerbereich kann weitere Informationen enthalten, darunter benutzerdefinierte Daten (wie ein Datum oder eine ID) oder ein Sicherheitskennwort, das das Objekt codiert oder den Chip komplett deaktiviert.
• Es gibt auch einen TID-Speicher, aber den kann man in der Regel ignorieren.

Wenn Sie sich den Druckercode ansehen, sehen Sie möglicherweise mehr als eine Zeile mit RFID-Codierung. Hier ein Beispiel in ZPL:

^RFW,H,1,2,1^FD2C00^FS
^RFW,H,2,10,1^FD47303030303033376A79^FS

Die erste Zeile codiert 2 Blöcke mit hexadezimalen Zeichen und gilt als Benutzerbereich.

Die zweite Zeile codiert den EPC-Speicher.

So prüfen Sie, ob der Chip einen Benutzerbereich hat oder nicht

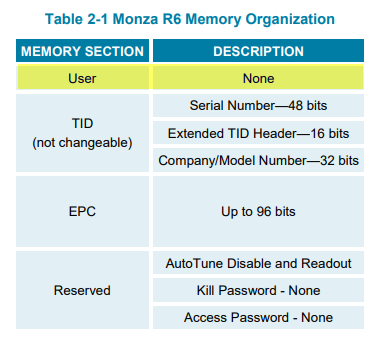

Alle RFID-Chips haben ein Datenblatt. Diese finden Sie in der Regel in den Unterlagen zu den Karten oder online. Das Datenblatt gibt an, wie groß der EPC-Speicherbereich ist und ob der Chip einen Benutzerbereich unterstützt. Hier ein Beispiel aus dem Datenblatt eines Mona R6 Tag-Chips:

Im gelb markierten Bereich steht ausdrücklich, dass kein Benutzerbereich vorhanden ist. Daher müssen wir BarTender mitteilen, dass keine Codierungsdaten für diesen Speicherbereich gesendet werden sollen.

So ändern Sie die Codierung in BarTender, um die Codierung des Benutzerbereichs zu überspringen

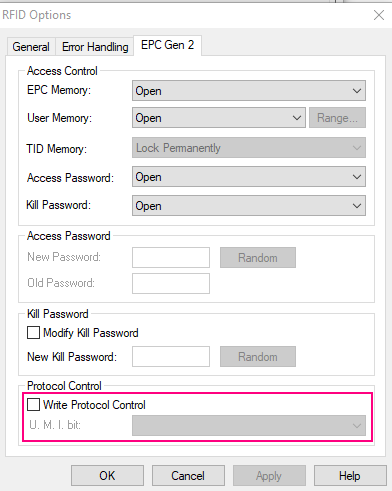

 Zum Glück ist diese Anpassung recht einfach. Öffnen Sie im Dialogfeld „RFID-Eigenschaften“ den Reiter „RFID“ und klicken Sie auf die Schaltfläche [Encoder-Optionen]. Deaktivieren Sie auf der Registerkarte „EPC Gen 2“ das Kontrollkästchen „Write Protocol Control“.

BarTender wird nun keine Daten mehr in den Benutzerbereich schreiben.
