概述

TID 是 RFID 標籤上的唯一序號。現在，這個資訊可以記錄在日誌檔案中，也可以透過特殊的欄位指示符直接列印在標籤上，列印時驅動程式會自動將其替換。

適用對象

Seagull 2022.2 版及以後版本的驅動程式

支援 RFID 讀取指令的 Zebra、SATO、IDP 和 Printronix AutoID 印表機型號

若未使用 Seagull 驅動程式，所需驅動程式版本

Zebra - ZPL 驅動程式 2022.2 版或更新版本

SATO - SAT 驅動程式 2022.3 版或更新版本

Printronix - PGL 驅動程式 2023.3 版或更新版本

Honeywell (IDP) - IDP 驅動程式 2024.1 版或更新版本

相關資訊

請先使用你打算使用的耗材和 RFID 標籤校正印表機。每種印表機型號的校正方式可能不同，請參考印表機手冊確認需要先完成哪個步驟。若未校正，標籤很可能會列印為 VOID。

讓 BarTender 讀取 TID

設定 RFID 相關選項，讓 TID 可供 BarTender 使用。這需要在驅動程式內設定印表機指令欄位。你需要有權限存取驅動程式來進行這些設定。這些設定依印表機和驅動程式而異，每個需要讀取 TID 的驅動程式都要分別設定。

1. 在控制台選擇裝置和印表機。
2. 在驅動程式上按右鍵，選擇印表機內容。
   • 你也可以在 BarTender Designer 裡，點選檔案 > 列印，再點擊印表機內容...按鈕進入此選單。
3. 點選工具分頁。
4. 點擊設定下拉選單。
5. 點選設定印表機指令欄位...

5. 點選印表機指令欄位下拉選單。
6. 選擇新增 RFID 資料欄位。

在對話框中，請填寫以下欄位：

• 欄位 ID：這個 ID 會用來在 BarTender 中識別印表機欄位。
• 編碼器類型：選擇與你的晶片相符的類型。
• 位置：目前僅支援 TID。
• 起始區塊：設定資料編碼開始的區塊。
• 讀取位元組數：設定要讀取的位元組數。
• 資料格式：支援十六進位和文字格式。自 BarTender 2022 R8 起，也支援 EPC+（TDS 2.0）方案。

填寫完所有資料後，點選確定關閉對話框。你會發現印表機指令欄位對話框中已經多了一個 RFID 欄位。

在關閉這個對話框和內容設定前，請記下這個欄位指示符。

在 BarTender 中，使用這個欄位指示符將 TID 放到標籤上。列印時，驅動程式會自動將這個欄位指示符替換成實際的 TID，無需額外操作。

1. 開啟 BarTender Designer，建立新標籤，並選擇你剛剛設定的印表機作為標籤印表機。
2. 在標籤上新增一個物件，例如文字物件。
3. 資料來源類型保持為內嵌資料。
4. 在文字欄位中輸入欄位指示符，內容需與印表機指令欄位對話框中顯示的完全一致（包含空格及大小寫）。

新增日誌記錄 TID

日誌功能會將 TID 記錄在文字檔中。你可以用來追蹤列印時所使用的 TID。這些日誌是依印表機和驅動程式分開記錄的，每台印表機都需要分別開啟這個功能。

1. 在裝置和印表機（或 BarTender Designer 的列印對話框）中，對驅動程式按右鍵，選擇印表機內容。
2. 點選工具分頁。
3. 點擊日誌選項按鈕，開啟日誌設定對話框。
4. 在日誌下拉選單中選擇新增日誌，開啟工作日誌精靈。點選下一步開始。
5. 選擇每頁記錄作為記錄頻率。否則，RFIDTIDData 選項將不會出現。
6. 為你的日誌命名，然後點選下一步。

7. 選擇你想要的日誌格式，然後點選下一步。預設為 CSV 格式。
8. 指定日誌儲存的資料夾及日誌的組織方式。
9. 點選完成關閉精靈並開啟日誌參數設定對話框。
10. 點選欄位分頁。

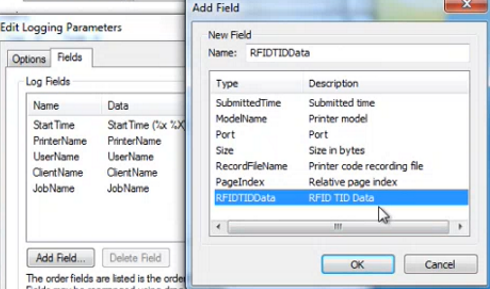

11. 點選新增欄位。

12. 找到RFIDTIDData欄位並選取。只有部分印表機會有這個選項。
13. 點選確定，將此欄位加入日誌。
14. 再點選確定關閉所有對話框。

列印時，這個欄位會以 RFIDTIDData 的名稱出現在日誌檔案中。

其他資源

在上述對話框中，如果遇到困難或需要更多資訊，只要點選對話框右下角的說明按鈕，即可開啟相關的說明文件。
