概述

TID 是 RFID 标签上的唯一序列号。现在可以通过使用特殊的字段指示符，将该信息记录在日志文件中，并直接打印在标签上。打印时，驱动程序会自动将该指示符替换为实际的 TID。

适用范围

Seagull 2022.2 及以上版本驱动程序

支持 RFID 读取指令的 Zebra、SATO、IDP 和 Printronix AutoID 打印机型号

如未使用 Seagull 驱动，所需驱动版本

Zebra  - ZPL 驱动程序 2022.2 或更高版本

SATO - SAT 驱动程序 2022.3 或更高版本

Printronix - PGL 驱动程序 2023.3 或更高版本

Honeywell (IDP) - IDP 驱动程序 2024.1 或更高版本

信息说明

请使用您计划使用的介质和 RFID 标签对打印机进行校准。每种打印机型号的校准方法可能不同，请参考打印机说明书，了解需要先完成哪一步。如果未进行校准，标签很可能会打印为 VOID。

将 TID 暴露给 BarTender 使用

配置 RFID 设置，将 TID 暴露给 BarTender 使用。这需要在驱动程序中配置打印机命令字段。您需要有权限访问驱动程序进行设置。具体配置因打印机和驱动而异，需要在每个需要暴露 TID 的驱动配置中单独添加。

1. 在控制面板中选择设备和打印机。
2. 右键点击驱动程序，选择打印机属性。
   • 您也可以在 BarTender Designer 内，选择文件 > 打印，然后点击打印机属性...按钮进入此菜单。
3. 点击工具标签页。
4. 点击配置下拉菜单。
5. 点击设置打印机命令字段...

5. 点击打印机命令字段下拉菜单。
6. 选择新建 RFID 数据字段。

在弹出的对话框中，填写以下内容：

• 字段 ID：用于在 BarTender 中识别该打印机字段。
• 编码器类型：选择与您的芯片类型相符的选项。
• 位置：目前仅支持 TID。
• 起始块：设置数据编码开始的块。
• 读取字节数：设置需要读取的字节数。
• 数据格式：支持十六进制和文本格式。从 BarTender 2022 R8 版本起，也支持 EPC+（TDS 2.0）方案。

填写完所有信息后，点击确定关闭对话框。此时，您会在打印机命令字段对话框中看到新增的 RFID 字段。

在关闭此对话框和属性对话框前，请记下该字段指示符。

在 BarTender 中，使用该字段指示符将 TID 放置在标签上。打印时，驱动程序会自动识别该指示符，并替换为实际的 TID，无需人工干预。

1. 打开 BarTender Designer，创建新标签，并选择已配置的打印机作为标签打印机。
2. 在标签上添加一个对象，例如文本对象。
3. 数据源类型保持为嵌入数据。
4. 在文本框中输入字段指示符，需与打印机命令字段对话框中显示的内容完全一致，包括空格和大小写。

添加日志记录 TID

日志功能会将 TID 记录到文本文件中。您可以用它来追踪打印过程中使用的 TID。日志是针对每台打印机和驱动单独设置的，因此每台打印机都需要单独开启此功能。

1. 在设备和打印机中（或 BarTender Designer 的打印对话框中）右键点击驱动程序，选择打印机属性。
2. 点击工具标签页。
3. 点击日志选项按钮，打开日志设置对话框。
4. 在日志下拉菜单中选择新建日志，打开作业日志向导。点击下一步开始。
5. 选择每页记录作为频率选项，否则下方的RFIDTIDData选项不会出现。
6. 为日志命名，然后点击下一步。

7. 选择日志格式后点击下一步。默认格式为 CSV。
8. 指定日志保存目录及日志组织方式。
9. 点击完成关闭向导并打开日志参数对话框。
10. 点击字段标签页。

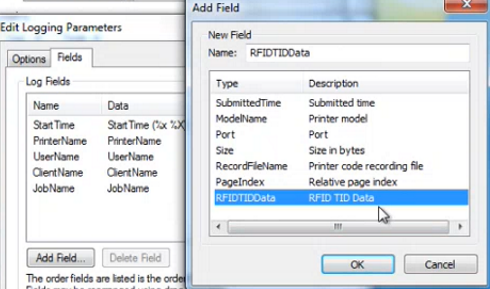

11. 点击添加字段。

12. 找到RFIDTIDData字段并选择。只有部分打印机支持此选项。
13. 点击确定，将该字段添加到日志中。
14. 点击确定关闭所有对话框。

打印时，该字段会以 RFIDTIDData 的形式出现在日志文件中。

其他资源

在上述对话框中，如遇到问题或需要更多信息，只需点击对话框右下角的帮助按钮，即可查看相关帮助文档。
