BarTenderで使用される主なネットワークポートは何ですか？
質問
BarTenderで主に使用されるネットワークポートは何ですか？
対象
BarTender 2019以降。
回答
BarTenderのコンパニオンアプリケーションで主に使用されるネットワークポートは以下の通りです：
| アプリケーション | リッスンポート | リモートクライアントの受け入れ | 接続先サーバーのポート | リモートサーバー？ |
|---|---|---|---|---|
| BarTender Designer | 該当なし | 該当なし | TCP 25（SMTP） | はい |
| Integration Builder/ Process Builder* | TCP 5120 / 5121 | いいえ | TCP 5150 | いいえ |
| Administration Console | TCP 5159 | いいえ | TCP 5150 | いいえ |
| History Explorer | UDP 7372 & TCP 49152-65535 | いいえ | 該当なし | 該当なし |
| Librarian | （BarTender System serviceを参照） | - | - | - |
| Print Portal | HTTP 80 および HTTPS 443 | （Print Portalでのクライアント印刷を参照） | 該当なし | |
| Print Station | （なし） | いいえ | 該当なし | いいえ |
| Printer Maestro | （Printer Maestro serviceを参照） | - | - | - |
| Reprint Console | UDP 7372 & TCP 49152-65535 | いいえ | 該当なし | 該当なし |
BarTenderサービスで主に使用されるネットワークポートは以下の通りです：
| サービス | リッスンポート | リモートクライアントの受け入れ | 接続先サーバーのポート | リモートサーバー？ |
|---|---|---|---|---|
| Integration Service* | TCP 5150（ポート共有サービスあり） | はい | TCP 5150 | はい |
| Print Scheduler Service* | TCP 5150（ポート共有サービスあり） | いいえ | 該当なし | 該当なし |
| BarTender Licensing Service（2019） | TCP 5160（デフォルト）& UDP 3702 | はい | TCP 5160 & UDP 3702 | はい |
| BarTender System service | UDP 7371 & TCP 7375 | |||
| BarTender Web Print service |
HTTP 8632 & 8633 | |||
| Printer Maestro service |
TCP/UDP 7170 | |||
| Print Gateway/Client Print Service* | HTTP 5952 & |
|
*これらのアプリケーションやサービスで使用されるポートの詳細については、下記の詳細情報セクションをご覧ください。
Seagullライセンス認証
BarTenderライセンス認証／認可サービスのFQDN（完全修飾ドメイン名）は以下の通りです：
ITまたはセキュリティ担当者が、外部ファイアウォールでHTTPSポート443を開放する必要がある場合があります。
Seagullプリンタドライバー
・バージョン2017.1以降 – TCP 9100、およびTCP 5130
・バージョン7.4.3以前 – TCP 9100、およびTCP 6160

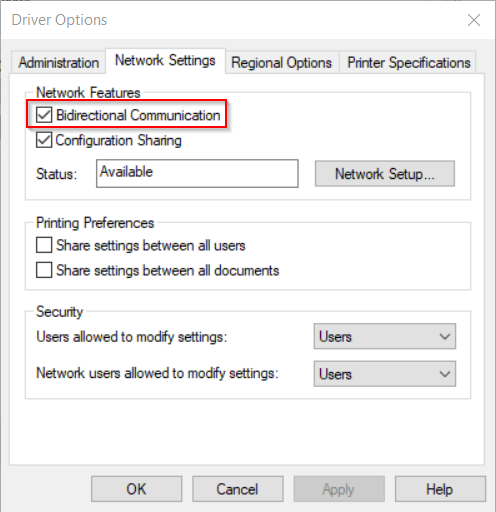

TCPポート6160はプリント監視に使用されます。プリントサーバーはこのポートで受信リクエストを待ち受け、プリンターの利用可能状況を返します。この機能は、双方向通信のチェックを外すことで無効にできます。手順は、ファイル > 印刷 > プリンターのプロパティ > ツール > ドライバーオプション > ネットワーク設定です。
SQL Server
TCPポート1433はSQL Serverのデフォルトポートです。このポートは、SQL Serverの公式なInternet Assigned Number Authority（IANA）ソケット番号でもあります。クライアントシステムはTCP 1433を使ってデータベースエンジンに接続し、SQL Server Management Studio（SSMS）はネットワーク上のSQL Serverインスタンスを管理するためにこのポートを使用します。
このポート番号はサービス設定で変更できます。
LDAPクエリ
2019年以降のバージョンでは、BarTenderは権限チェックにLDAPを使用します。これにはプリンターの権限や利用状況、ソフトウェアの利用状況、ライセンス管理が含まれます。ほとんどの場合、LDAPクエリは目に見えず、ファイアウォールによって許可されています。
すべてのLDAPクエリはTCPポート389を使用します。
詳細情報
ポート5150
現在、3つのサービスがTCP 5150を使用しています：
- インテグレーションサービス
- プリントスケジューラー
- BarTenderシステムサービス
ポート共有
- 通常、Windowsでは異なるプロセスが同じポートを同時にリッスンすることはできません。しかし、これらのサービスはWindowsのNet.Tcp Port Sharing Serviceを利用することで同じポートを使用できます。
- 具体的には、上記のいずれかのサービスが実行されている場合、WindowsサービスのSMSvcHost.exeがTCP 5150でリッスンしています。SMSvcHost.exeがリクエストを受け取り、各サービスに振り分けます。
- ポート共有サービスは内部的なものなので、これらのポートをファイアウォールで開放する必要はありません。ただし、リモートでインテグレーションの展開や管理を行う場合は、ポートを開放する必要があります。
ポート5120および5121
以下の補助アプリがTCPポート5120および5121を使用します：
- インテグレーションビルダー
- プロセスビルダー
どちらかのアプリケーションが先に起動／展開されると、そのアプリがポート5120を使用します。例：
- インテグレーションビルダーが先に起動し、後からプロセスビルダーが起動した場合、インテグレーションビルダーが5120、プロセスビルダーが5121でリッスンします。
- プロセスビルダーが先に起動し、後からインテグレーションビルダーが起動した場合、プロセスビルダーが5120、インテグレーションビルダーが5121でリッスンします。
ポート5950および5952
- ポート5950はプリントルーターで使用されます。
- ポート5952はPrint Gatewayのウェブインターフェースで使用されます。
