概要

BarTender REST API を使ってラベル印刷を自動化する際、BTW ファイルを変更せずに、テキストファイルを使ってラベルのデータベース接続をカスタムデータで上書きすることができます。

API コール時に TransformTextToRecordSetAction 関数を使用すると、テキストファイル内のデータがデータレコードに変換され、印刷時にラベルに反映されます。

この記事では、この関数を YAML で呼び出す方法を紹介します。

REST API の全体的な仕組みについては、こちらの記事をご覧ください。

対象製品

BarTender 2022 以降

Automation エディション以上

情報

BarTender ドキュメントの作成

1. 以下の形式でデータベース用テキストファイルを作成します：

   Field 1, Field 2, Field 3
   Value 1, Value 2, Value 3
   Value 4, Value 5, Value 6

2. ファイル名を dbfile.txt として保存します。
3. BarTender Designer を開き、新しいドキュメントを作成します。
4. dbfile.txt へのテキストデータベース接続を追加します。（詳しくは こちらの記事をご参照ください）

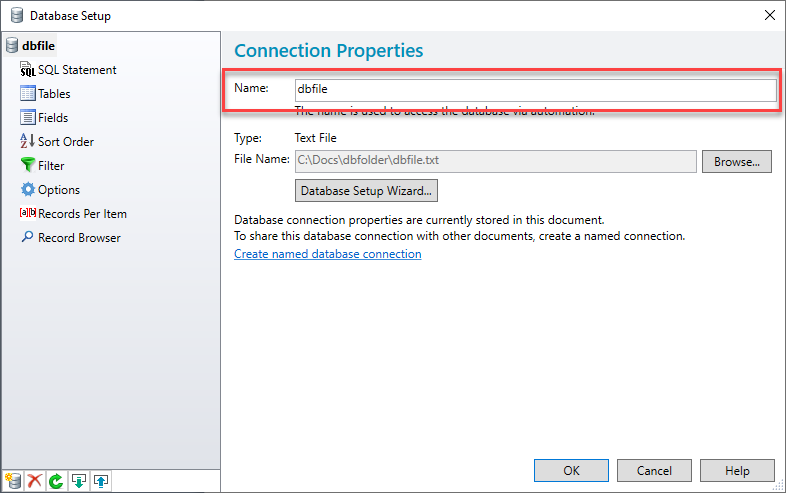

5. データベース接続名が dbfile になっていることを確認します：

1. ラベルにテキストオブジェクトを3つ追加し、それぞれをデータベースのフィールドに接続します。
2. ファイルを C:\Docs\APITest.btw に保存します。

環境のセットアップ

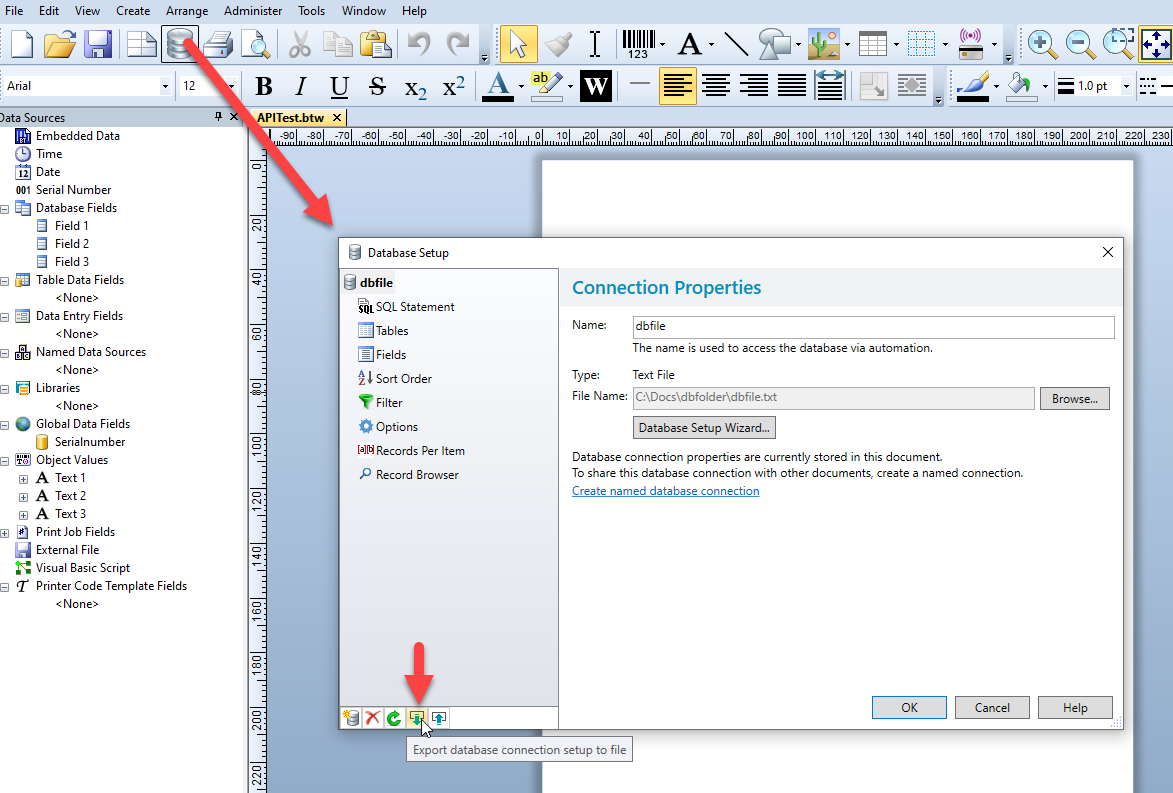

1. データベース接続の設定をエクスポートします：

1. ファイルを C:\Docs\dbfolder\ConnectionSetup.xml に保存します。
2. 以下の内容でデータファイルを作成します：

   Field 1, Field 2, Field 3
   Value 7, Value 8, Value 9
   Value 10, Value 11, Value 12

3. これを C:\Docs\dbfolder\datafile.txt に保存します。
4. C:\Docs\ に Output というフォルダを作成します。

API コールの実行

1. 以下のリンクをブラウザで開きます：


   http://localhost:5159/swagger/index.html

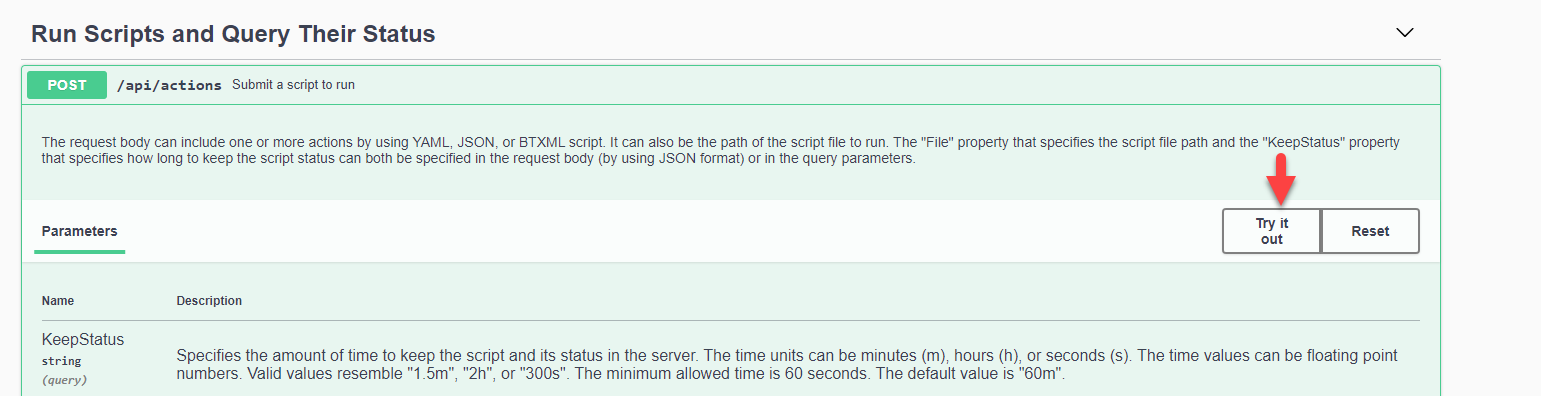

2. ページ上部の Try it out ボタンをクリックします。

1. File パラメータが空であることを確認します。
2. Request body で text/vnd.yaml を選択します。
3. リクエストボディに、以下の2つのアクションを追加します：
   1. TransformTextToRecordSetAction のパラメータ：
      1. ConnctionSetup: btw の接続設定からエクスポートした xml ファイル
      2. Text: 印刷時にラベルへ挿入するデータが入ったテキストファイル
   2. PrintBTWAction のパラメータ：
      1. DocumentFile: 印刷する btw ファイルのパス
      2. Printer: 使用するプリンター
      3. PrintToFileFolder & PrintToFileFileName: PDF プリンターで使用する出力先フォルダとファイル名
      4. DatabaseOverrides: データベースの上書き設定。ここでは、データベース接続 dbfile が datum 変数から上書きされます。

ActionGroup:
   Actions:
      - TransformTextToRecordSetAction:
         ConnectionSetup:
            File: C:\Docs\dbfolder\ConnectionSetup.xml
         Text:
            File: C:\Docs\dbfolder\datafile.txt
         RecordSetVariableName: datum
      - PrintBTWAction:
         DocumentFile: C:\Docs\APITest.btw
         Printer: PDF
         PrintToFileFolder: C:\Docs\Output
         PrintToFileFileName: test.pdf
         DatabaseOverrides:
            - Name: dbfile
              Type: VariableName
              DataSourceVariableName: datum

上記の Print アクションの、よりシンプルな代替例も試すことができます：

      - PrintBTWAction:
         DocumentFile: C:\Docs\APITest.btw
         Printer: PDF
         PrintToFileFolder: C:\Docs\Output
         PrintToFileFileName: test.pdf
         DatabaseOverrides:
            - Name: data
              FileTarget: C:\kit\databases\data.txt

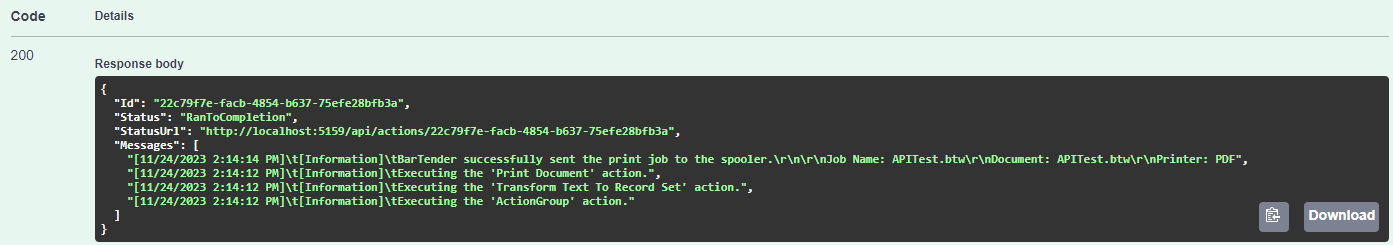

コールが成功すると、以下のようなメッセージが表示されます：

追加リソース

TransformTextToRecordSetAction クラスリファレンス

PrintBTWAction クラスリファレンス
