Aperçu

Un TID est un numéro de série unique présent sur une étiquette RFID. Cette information peut désormais être enregistrée dans le fichier journal ainsi qu’imprimée sur l’étiquette elle-même en utilisant un indicateur de champ spécial, qui sera remplacé par le pilote lors de l’impression.

S’applique à

Pilotes Seagull version 2022.2 et ultérieures

Modèles d’imprimantes Zebra, SATO, IDP et Printronix AutoID prenant en charge la commande de lecture RFID

Version du pilote requise si vous n’utilisez pas les pilotes Seagull

Zebra  - Pilote ZPL version 2022.2 ou ultérieure

SATO - Pilote SAT version 2022.3 ou ultérieure

Printronix - Pilote PGL version 2023.3 ou ultérieure

Honeywell (IDP) - Pilote IDP version 2024.1 ou ultérieure

Informations

Calibrez votre imprimante avec le support et les étiquettes RFID que vous prévoyez d’utiliser. Chaque modèle d’imprimante peut nécessiter une méthode différente, reportez-vous donc au manuel de votre imprimante pour savoir quelle étape doit être effectuée en premier. Sans calibration, vos étiquettes risquent d’être imprimées avec la mention VOID.

Rendre le TID accessible pour BarTender

Configurez les paramètres RFID pour rendre le TID accessible à BarTender. Cela implique de configurer un champ de commande d’imprimante directement dans le pilote. Vous aurez besoin d’un accès au pilote pour effectuer ces réglages. Ces configurations sont spécifiques à chaque imprimante et pilote, et devront être ajoutées à chaque configuration de pilote où vous souhaitez exposer le TID.

1. Commencez dans le Panneau de configuration en sélectionnant Périphériques et imprimantes.
2. Faites un clic droit sur le pilote et allez dans Propriétés de l’imprimante.
   • Vous pouvez également accéder à ce menu dans BarTender Designer en sélectionnant Fichier > Imprimer puis en cliquant sur le bouton Propriétés de l’imprimante....
3. Cliquez sur l’onglet Outils.
4. Cliquez sur le menu déroulant Configurer.
5. Cliquez sur Définir le champ de commande d’imprimante...

5. Cliquez sur le menu déroulant Champ de commande d’imprimante.
6. Sélectionnez Nouveau champ de données RFID.

Dans la boîte de dialogue, remplissez les champs suivants :

• ID du champ : il servira à identifier le champ d’imprimante dans BarTender.
• Type d’encodeur : choisissez le type correspondant à votre puce.
• Emplacement : seul le TID est pris en charge pour le moment.
• Bloc de départ : définissez le bloc à partir duquel commence l’encodage des données.
• Octets à lire : indiquez le nombre d’octets à lire.
• Format des données : les formats hexadécimal et texte sont pris en charge. Depuis la version BarTender 2022 R8, les schémas EPC+ (TDS 2.0) sont également disponibles.

Une fois tous les champs renseignés selon vos besoins, cliquez sur OK pour fermer la boîte de dialogue. Vous verrez alors un champ listé pour la RFID dans la boîte de dialogue des champs de commande d’imprimante.

Notez l’indicateur de champ affiché dans cette boîte de dialogue avant de la fermer ainsi que la boîte de dialogue Propriétés.

Dans BarTender, utilisez cet indicateur de champ pour placer le TID sur l’étiquette. Lors de l’impression, le pilote détectera cet indicateur et le remplacera automatiquement par le TID réel, sans intervention supplémentaire.

1. Ouvrez BarTender Designer et créez une nouvelle étiquette, en utilisant l’imprimante que vous avez configurée comme imprimante de l’étiquette.
2. Ajoutez un objet sur l’étiquette, par exemple un objet texte.
3. Laissez le type de source de données sur Données intégrées.
4. Saisissez l’indicateur de champ dans le champ texte exactement comme il apparaît dans la boîte de dialogue des champs de commande d’imprimante, en respectant les espaces et la casse.

Ajouter un journal pour enregistrer le TID

La journalisation permet d’enregistrer le TID dans un document texte. Vous pouvez ainsi suivre les TID utilisés lors de l’impression avec cette imprimante et ce pilote. Ces journaux sont spécifiques à chaque imprimante et pilote, il faudra donc activer cette option pour chaque imprimante concernée.

1. Faites un clic droit sur le pilote dans Périphériques et imprimantes (ou dans la boîte de dialogue Imprimer de BarTender Designer) et allez dans Propriétés de l’imprimante.
2. Cliquez sur l’onglet Outils.
3. Cliquez sur le bouton Options de journalisation pour ouvrir la boîte de dialogue de journalisation.
4. Dans le menu déroulant Journal, sélectionnez Nouveau journal pour ouvrir l’assistant de journalisation des travaux. Cliquez sur Suivant pour commencer.
5. Sélectionnez Journaliser chaque page comme option de fréquence. Sinon, RFIDTIDData ne sera pas disponible ci-dessous.
6. Donnez un nom à votre journal puis cliquez sur Suivant.

7. Sélectionnez le format souhaité pour les journaux puis cliquez sur Suivant. CSV est le format par défaut.
8. Indiquez le dossier de destination et la façon dont les journaux doivent être organisés.
9. Cliquez sur Terminer pour fermer l’assistant et ouvrir la boîte de dialogue des paramètres de journalisation.
10. Cliquez sur l’onglet Champs.

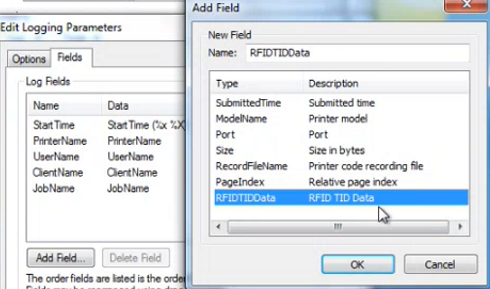

11. Cliquez sur Ajouter un champ.

12. Trouvez le champ RFIDTIDData et sélectionnez-le. Seules certaines imprimantes proposeront cette option.
13. Cliquez sur OK. Ce champ sera alors ajouté au journal.
14. Cliquez sur OK pour fermer toutes les boîtes de dialogue.

Lors de l’impression, le champ apparaîtra dans les fichiers journaux sous le nom RFIDTIDData.

Ressources supplémentaires

Dans les boîtes de dialogue mentionnées ci-dessus, si vous êtes bloqué ou avez besoin de plus d’informations, cliquez simplement sur le bouton Aide en bas à droite de la boîte de dialogue pour afficher la documentation d’aide correspondante.
