Configuración de una impresora RFID y un documento de BarTender para leer y registrar el TID
Descripción general
Un TID es un número de serie único en una etiqueta RFID. Ahora esta información se puede registrar en el archivo de registro, así como imprimir en la propia etiqueta utilizando un Indicador de Campo especial que el controlador reemplaza durante la impresión.
Aplicable a
Controladores de Seagull versión 2022.2 y posteriores
Modelos de impresoras Zebra, SATO, IDP y Printronix AutoID que admiten el comando de lectura RFID
Versión de controlador requerida si no se usan controladores Seagull
Zebra - Controlador ZPL versión 2022.2 o posterior
SATO - Controlador SAT versión 2022.3 o posterior
Printronix - Controlador PGL versión 2023.3 o posterior
Honeywell (IDP) - Controlador IDP versión 2024.1 o posterior
Información
Calibre su impresora con el material y las etiquetas RFID que planea usar. Cada modelo de impresora puede requerir un método diferente, así que consulte el manual de su impresora para saber qué paso debe completar primero. Sin calibración, es probable que sus etiquetas se impriman como VOID.
Exponer el TID para que BarTender lo use
Configure los ajustes de RFID para exponer el TID y que BarTender lo pueda usar. Esto implica configurar un campo de comando de impresora dentro del propio controlador. Necesitará acceso al controlador para configurar estos ajustes. Estas configuraciones son específicas de cada impresora y controlador, y deberán agregarse a cada configuración de controlador donde desee exponer el TID.
- Comience en el Panel de control seleccionando Dispositivos e impresoras.
- Haga clic derecho sobre el controlador y vaya a Propiedades de impresora.
- También puede acceder a este menú dentro de BarTender Designer seleccionando Archivo > Imprimir y haciendo clic en el botón Propiedades de impresora....
- Haga clic en la pestaña Herramientas.
- Haga clic en el menú desplegable Configurar.
- Haga clic en Establecer campo de comando de impresora...
- Haga clic en el menú desplegable Campo de comando de impresora.
- Seleccione Nuevo campo de datos RFID.
En el cuadro de diálogo, complete estos campos:
- ID de campo: se usará para identificar el campo de impresora en BarTender.
- Tipo de codificador: elija el tipo que coincida con su chip.
- Ubicación: solo se admite TID en este momento.
- Bloque de inicio: establezca el bloque en el que comienza la codificación de datos.
- Bytes a leer: establezca los bytes que se deben leer.
- Formato de datos: se admiten tanto hexadecimal como texto. Desde la versión BarTender 2022 R8, también están disponibles los esquemas EPC+ (TDS 2.0).
Una vez que haya completado todos los datos a su gusto, haga clic en OK para cerrar el cuadro de diálogo. Tenga en cuenta que ahora tendrá un campo listado para RFID en el cuadro de diálogo de Campos de comando de impresora.
Anote el Indicador de Campo en este cuadro de diálogo antes de cerrar este y el cuadro de Propiedades.
En BarTender, use ese Indicador de Campo para colocar el TID en la etiqueta. Durante la impresión, el controlador detectará este Indicador de Campo y lo reemplazará por el TID real sin necesidad de ninguna intervención.
- Abra BarTender Designer y cree una nueva etiqueta, usando la impresora que configuró como impresora de la etiqueta.
- Agregue un objeto a la etiqueta, como un objeto de texto.
- Deje el tipo de fuente de datos como Datos incrustados.
- Ingrese el Indicador de Campo en el campo de texto exactamente como aparece en el cuadro de diálogo de Campos de comando de impresora, respetando espacios y mayúsculas/minúsculas.
Agregar registro para guardar el TID
El registro guardará el TID en un documento de texto. Puede usar esto para llevar un control de los TID utilizados al imprimir con esta impresora y controlador. Estos registros son específicos de cada impresora y controlador, por lo que deberá activarlo en cada impresora.
- Haga clic derecho sobre el controlador en Dispositivos e impresoras (o en el cuadro de diálogo Imprimir en BarTender Designer) y vaya a Propiedades de impresora.
- Haga clic en la pestaña Herramientas.
- Haga clic en el botón Opciones de registro para abrir el cuadro de diálogo de registro.
- En el menú desplegable Registro, seleccione Nuevo registro para abrir el Asistente de registro de trabajos. Haga clic en Siguiente para comenzar.
- Seleccione Registrar cada página como opción de frecuencia. De lo contrario, RFIDTIDData no estará disponible más abajo.
- Nombre su registro y luego haga clic en Siguiente.
- Seleccione el formato en el que desea que estén los registros y haga clic en Siguiente. CSV es el predeterminado.
- Especifique el directorio y cómo deben organizarse los registros.
- Haga clic en Finalizar para cerrar el asistente y abrir el cuadro de diálogo de parámetros de registro.
- Haga clic en la pestaña Campos.

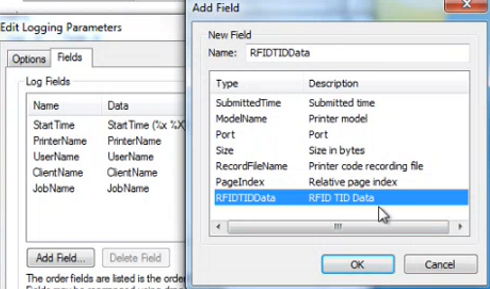

- Haga clic en Agregar campo.
- Busque el campo RFIDTIDData y selecciónelo. Solo ciertas impresoras tendrán la opción.
- Haga clic en OK. Esto agrega el campo a los registros.
- Haga clic en OK para cerrar todos los cuadros de diálogo.
Cuando imprima, el campo aparecerá en los archivos de registro como RFIDTIDData.
Recursos adicionales
En los cuadros de diálogo mencionados anteriormente, si se queda atascado o necesita más información, simplemente haga clic en el botón Ayuda en la parte inferior derecha del cuadro de diálogo para ver la documentación de ayuda correspondiente.
