Übersicht

Eine TID ist eine eindeutige Seriennummer auf einem RFID-Tag. Diese Information kann jetzt sowohl in der Protokolldatei aufgezeichnet als auch direkt auf dem Etikett gedruckt werden, indem ein spezieller Feldindikator verwendet wird, der beim Drucken vom Treiber ersetzt wird.

Gilt für

Treiber von Seagull ab Version 2022.2 und neuer

Zebra-, SATO-, IDP- und Printronix AutoID-Druckermodelle, die den RFID-Lese-Befehl unterstützen

Erforderliche Treiberversion, wenn keine Seagull-Treiber verwendet werden

Zebra  - ZPL-Treiber Version 2022.2 oder neuer

SATO - SAT-Treiber Version 2022.3 oder neuer

Printronix - PGL-Treiber Version 2023.3 oder neuer

Honeywell (IDP) - IDP-Treiber Version 2024.1 oder neuer

Informationen

Kalibrieren Sie Ihren Drucker mit dem Medium und den RFID-Tags, die Sie verwenden möchten. Jedes Druckermodell kann eine andere Vorgehensweise erfordern. Schauen Sie daher in das Handbuch Ihres Druckers, um zu erfahren, welcher Schritt zuerst durchgeführt werden muss. Ohne Kalibrierung werden Ihre Tags wahrscheinlich mit VOID bedruckt.

TID für die Verwendung in BarTender bereitstellen

Konfigurieren Sie die RFID-Einstellungen so, dass die TID für BarTender verfügbar ist. Dazu muss ein Druckerbefehl-Feld direkt im Treiber eingerichtet werden. Sie benötigen Zugriff auf den Treiber, um diese Einstellungen vorzunehmen. Diese Konfigurationen sind drucker- und treiberspezifisch und müssen für jede Treiberkonfiguration hinzugefügt werden, bei der Sie die TID bereitstellen möchten.

1. Öffnen Sie die Systemsteuerung und wählen Sie Geräte und Drucker aus.
2. Klicken Sie mit der rechten Maustaste auf den Treiber und wählen Sie Druckereigenschaften.
   • Sie können dieses Menü auch im BarTender Designer über Datei > Drucken und einen Klick auf die Schaltfläche Druckereigenschaften... aufrufen.
3. Klicken Sie auf die Registerkarte Tools.
4. Öffnen Sie das Dropdown-Menü Konfigurieren.
5. Klicken Sie auf Druckerbefehl-Feld festlegen...

5. Öffnen Sie das Dropdown-Menü Druckerbefehl-Feld.
6. Wählen Sie Neues RFID-Datenfeld aus.

Füllen Sie im Dialog folgende Felder aus:

• Feld-ID: Wird verwendet, um das Druckerfeld in BarTender zu identifizieren.
• Encoder-Typ: Wählen Sie den Typ, der zu Ihrem Chip passt.
• Position: Aktuell wird nur TID unterstützt.
• Startblock: Legen Sie fest, ab welchem Block die Datenkodierung beginnt.
• Zu lesende Bytes: Geben Sie an, wie viele Bytes gelesen werden sollen.
• Datenformat: Sowohl Hexadezimal als auch Text werden unterstützt. Ab BarTender 2022 R8 sind auch EPC+ (TDS 2.0)-Schemata verfügbar.

Nachdem Sie alle Daten nach Ihren Wünschen ausgefüllt haben, klicken Sie auf OK, um den Dialog zu schließen. Sie sehen nun ein Feld für RFID in Ihrem Dialog für Druckerbefehl-Felder.

Notieren Sie sich den Feldindikator in diesem Dialog, bevor Sie diesen und den Eigenschaften-Dialog schließen.

In BarTender verwenden Sie diesen Feldindikator, um die TID auf dem Etikett zu platzieren. Beim Drucken erkennt der Treiber diesen Feldindikator und ersetzt ihn automatisch durch die tatsächliche TID – ganz ohne weiteres Zutun.

1. Öffnen Sie BarTender Designer und erstellen Sie ein neues Etikett, wobei Sie den zuvor konfigurierten Drucker als Etikettendrucker auswählen.
2. Fügen Sie ein Objekt auf dem Etikett hinzu, z. B. ein Textobjekt.
3. Lassen Sie den Datentyp auf Eingebettete Daten eingestellt.
4. Geben Sie den Feldindikator exakt so in das Textfeld ein, wie er im Dialog Druckerbefehl-Felder angezeigt wird – achten Sie auf Leerzeichen und Groß-/Kleinschreibung.

Protokollierung hinzufügen, um die TID aufzuzeichnen

Die Protokollierung zeichnet die TID in einer Textdatei auf. So können Sie nachvollziehen, welche TIDs beim Drucken mit diesem Drucker und Treiber verwendet wurden. Diese Protokolle sind drucker- und treiberspezifisch, daher muss dies für jeden Drucker aktiviert werden.

1. Klicken Sie mit der rechten Maustaste auf den Treiber unter Geräte und Drucker (oder im Druckdialog von BarTender Designer) und wählen Sie Druckereigenschaften.
2. Klicken Sie auf die Registerkarte Tools.
3. Klicken Sie auf die Schaltfläche Protokollierungsoptionen, um den Protokollierungsdialog zu öffnen.
4. Wählen Sie im Dropdown-Menü Protokoll Neues Protokoll aus, um den Job Logging Wizard zu starten. Klicken Sie auf Weiter, um zu beginnen.
5. Wählen Sie als Häufigkeit Jede Seite protokollieren aus. Andernfalls steht RFIDTIDData unten nicht zur Verfügung.
6. Geben Sie Ihrem Protokoll einen Namen und klicken Sie dann auf Weiter.

7. Wählen Sie das gewünschte Format für die Protokolle aus und klicken Sie auf Weiter. Standardmäßig ist CSV eingestellt.
8. Geben Sie das Verzeichnis an und wie die Protokolle organisiert werden sollen.
9. Klicken Sie auf Fertig stellen, um den Assistenten zu schließen und den Dialog für Protokollierungsparameter zu öffnen.
10. Klicken Sie auf die Registerkarte Felder.

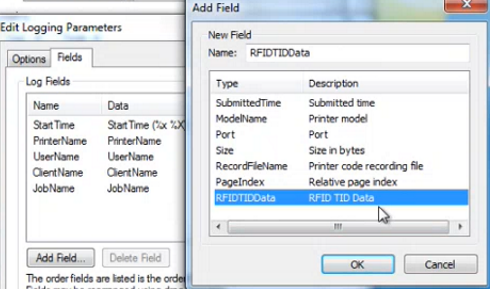

11. Klicken Sie auf Feld hinzufügen.

12. Suchen Sie das Feld RFIDTIDData und wählen Sie es aus. Nur bestimmte Drucker bieten diese Option an.
13. Klicken Sie auf OK. Damit wird das Feld zu den Protokollen hinzugefügt.
14. Klicken Sie auf OK, um alle Dialoge zu schließen.

Beim Drucken erscheint das Feld in den Protokolldateien als RFIDTIDData.

Weitere Ressourcen

Wenn Sie in den oben genannten Dialogen nicht weiterkommen oder mehr Informationen benötigen, klicken Sie einfach unten rechts im Dialog auf die Schaltfläche Hilfe, um die passende Hilfedokumentation aufzurufen.
