So erstellen Sie ein RFID-Encoder-Objekt
In diesem Video erfahren Sie, wie Sie ein RFID-Encoder-Objekt einrichten und wie Sie mehrere Segmente codieren können.
Weitere Informationen zu Encoder-Objekten und den RFID-Eigenschaften finden Sie in der Online-Dokumentation unter Encoder-Objekt.
Video-Anleitung
Schritt-für-Schritt-Anleitungen
BarTender 2022 und neuer
Einrichten eines RFID-Encoder-Objekts
BarTender zeigt nur Encoder-Objekte an, die mit Ihrem Drucker kompatibel sind.
- Stellen Sie sicher, dass der richtige Drucker ausgewählt ist (Datei > Drucken), bevor Sie Encoder-Objekte hinzufügen, da sie sonst nicht im Dropdown-Menü verfügbar sind.
- Klicken Sie auf das Encoder-Objekt-Symbol und wählen Sie den gewünschten Encodertyp aus.

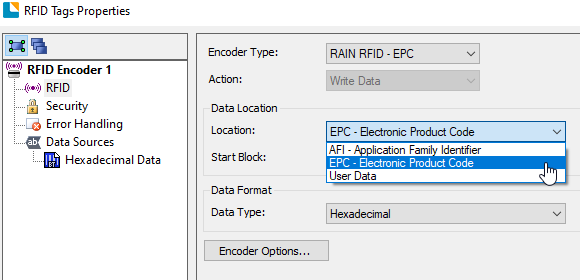

- Legen Sie den Datenbereich fest, den Sie codieren möchten.

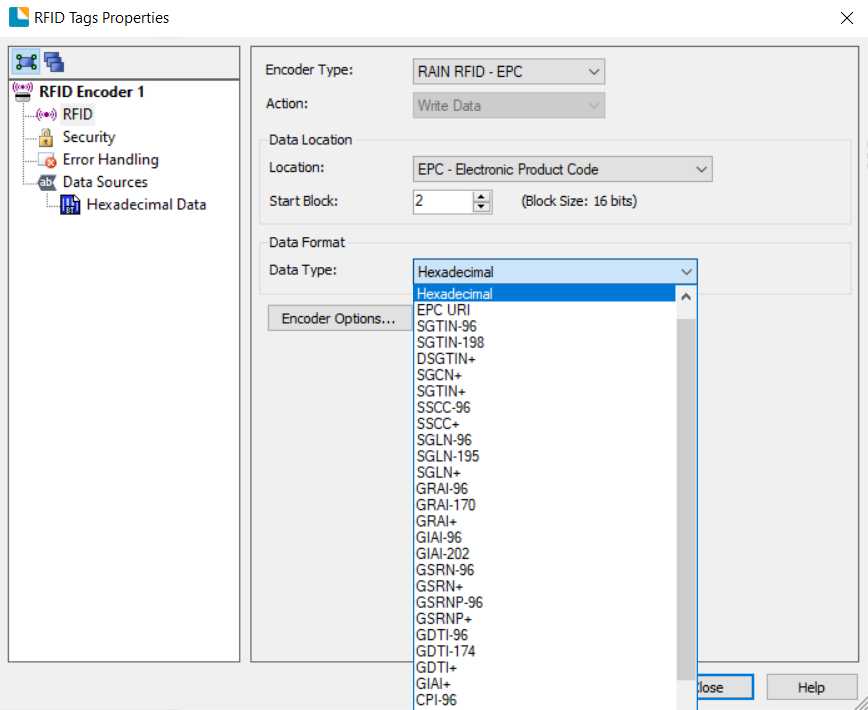

- Wählen Sie den Datentyp des zu codierenden Datenstrings aus. Wenn Sie BarTender 2022 R8 oder neuer verwenden, stehen auch EPC+ (TDS 2.0)-Schemata zur Verfügung.
- Erweiterte Treibereinstellungen finden Sie unter Encoder-Optionen, darunter Medienoptionen, Fehlerbehandlung und Sicherheitsoptionen.
- Nachdem Sie die erweiterten Einstellungen vorgenommen haben, können Sie Ihren Datenstring festlegen
-
Schließen Sie die RFID-Eigenschaften, wenn Sie fertig sind. Da das Objekt nicht physisch auf das Dokument gedruckt wird, erscheint es als Objekt außerhalb des druckbaren Bereichs.
Codieren mehrerer RFID-Datensegmente/-bereiche
Jedes Encoder-Objekt kann nur auf einen einzelnen Datenbereich oder ein Segment eingestellt werden. Wenn Sie mehrere Segmente (AFI, EPC, User) des RFID-Transponders codieren möchten, müssen Sie mehrere Encoder-Objekte zu Ihrem Dokument hinzufügen und jedes Objekt auf ein anderes Segment einstellen.
- Dieses Dokument enthält drei Encoder-Objekte – jedes codiert ein anderes Datensegment

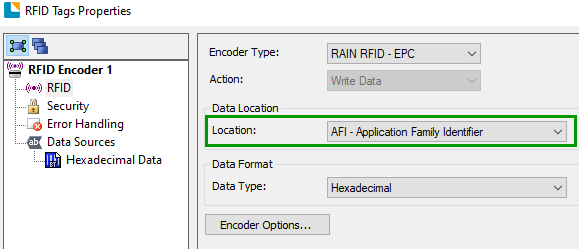

- Das erste Encoder-Objekt, RFID Encoder 1, codiert Daten in das AFI-Segment.

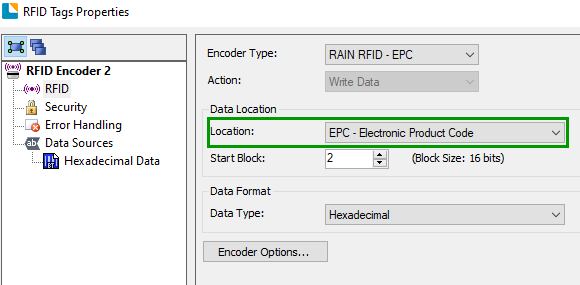

- Das zweite Encoder-Objekt, RFID Encoder 2, codiert Daten in das EPC-Segment.

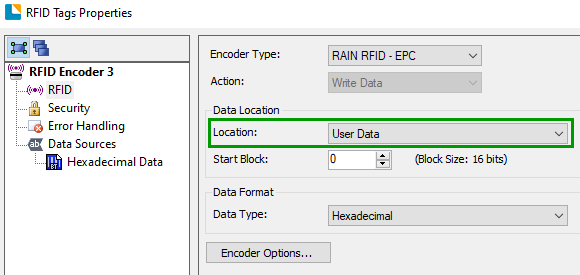

- Das dritte Encoder-Objekt, RFID Encoder 3, codiert Daten in das User Data-Segment.
BarTender 2021 und älter
Einrichten eines RFID-Encoder-Objekts
BarTender zeigt nur Encoder-Objekte an, die mit Ihrem Drucker kompatibel sind.
- Stellen Sie sicher, dass der richtige Drucker ausgewählt ist (Datei > Drucken), bevor Sie Encoder-Objekte hinzufügen, da sie sonst nicht im Dropdown-Menü verfügbar sind.
- Klicken Sie auf das Encoder-Objekt-Symbol in der Objekt-Symbolleiste und wählen Sie den gewünschten Encodertyp aus.

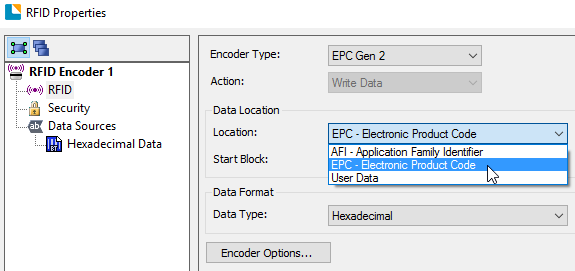

- Legen Sie den Datenbereich fest, den Sie codieren möchten.

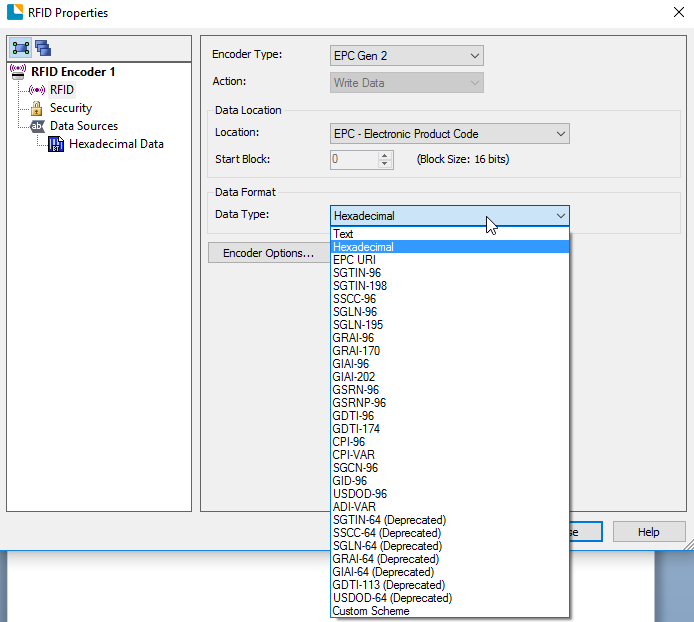

- Wählen Sie den Datentyp des zu codierenden Datenstrings aus.
- Erweiterte Treibereinstellungen finden Sie unter Encoder-Optionen, darunter Medienoptionen, Fehlerbehandlung und Sicherheitsoptionen.

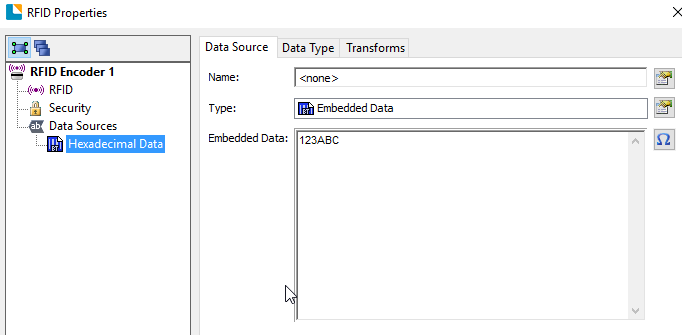

- Nachdem Sie die erweiterten Einstellungen vorgenommen haben, können Sie Ihren Datenstring festlegen
-

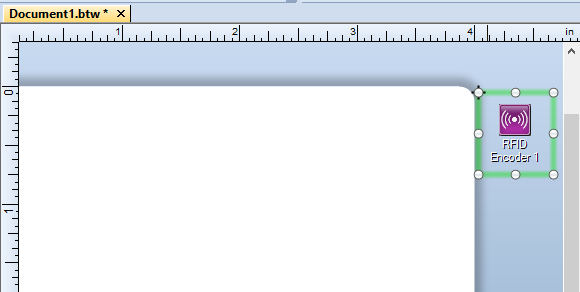

Schließen Sie die RFID-Eigenschaften, wenn Sie fertig sind. Da das Objekt nicht physisch auf das Dokument gedruckt wird, erscheint es als Objekt außerhalb des druckbaren Bereichs
Codieren mehrerer RFID-Datensegmente/-bereiche
Jedes Encoder-Objekt kann nur auf einen einzelnen Datenbereich oder ein Segment eingestellt werden. Wenn Sie mehrere Segmente (AFI, EPC, User) des RFID-Transponders codieren möchten, müssen Sie mehrere Encoder-Objekte zu Ihrem Dokument hinzufügen und jedes Objekt auf ein anderes Segment einstellen.

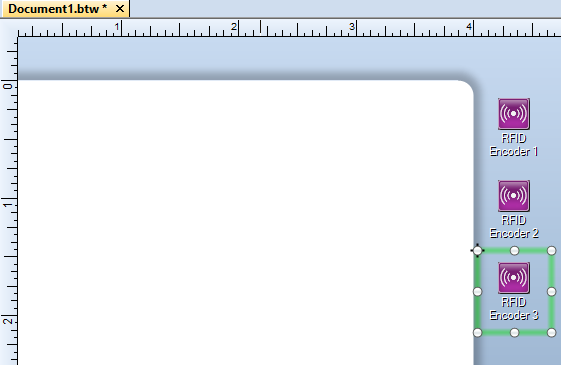

- Dieses Dokument enthält drei Encoder-Objekte – jedes codiert ein anderes Datensegment

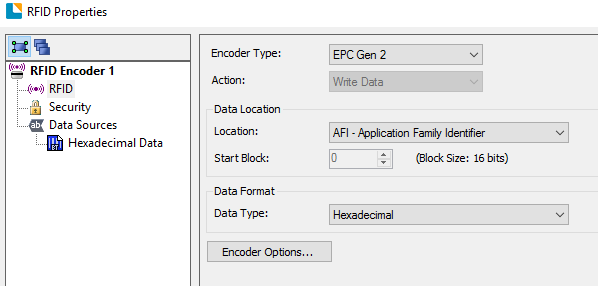

- Das erste Encoder-Objekt, RFID Encoder 1, codiert Daten in das AFI-Segment.

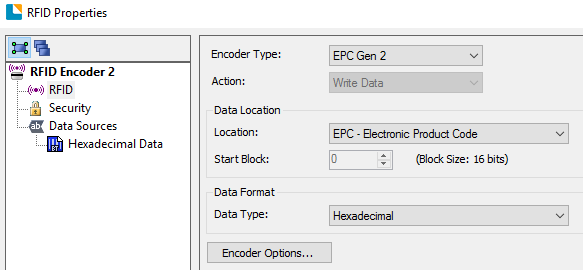

- Das zweite Encoder-Objekt, RFID Encoder 2, codiert Daten in das EPC-Segment.

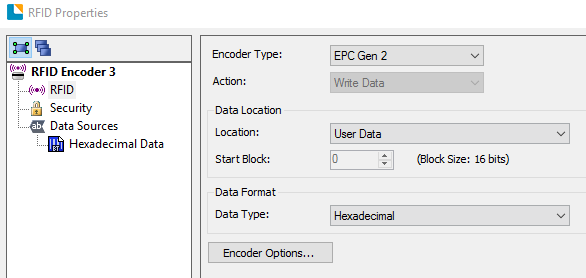

- Das dritte Encoder-Objekt, RFID Encoder 3, codiert Daten in das User Data-Segment.
